Marca: Midas

Modelo: DL32

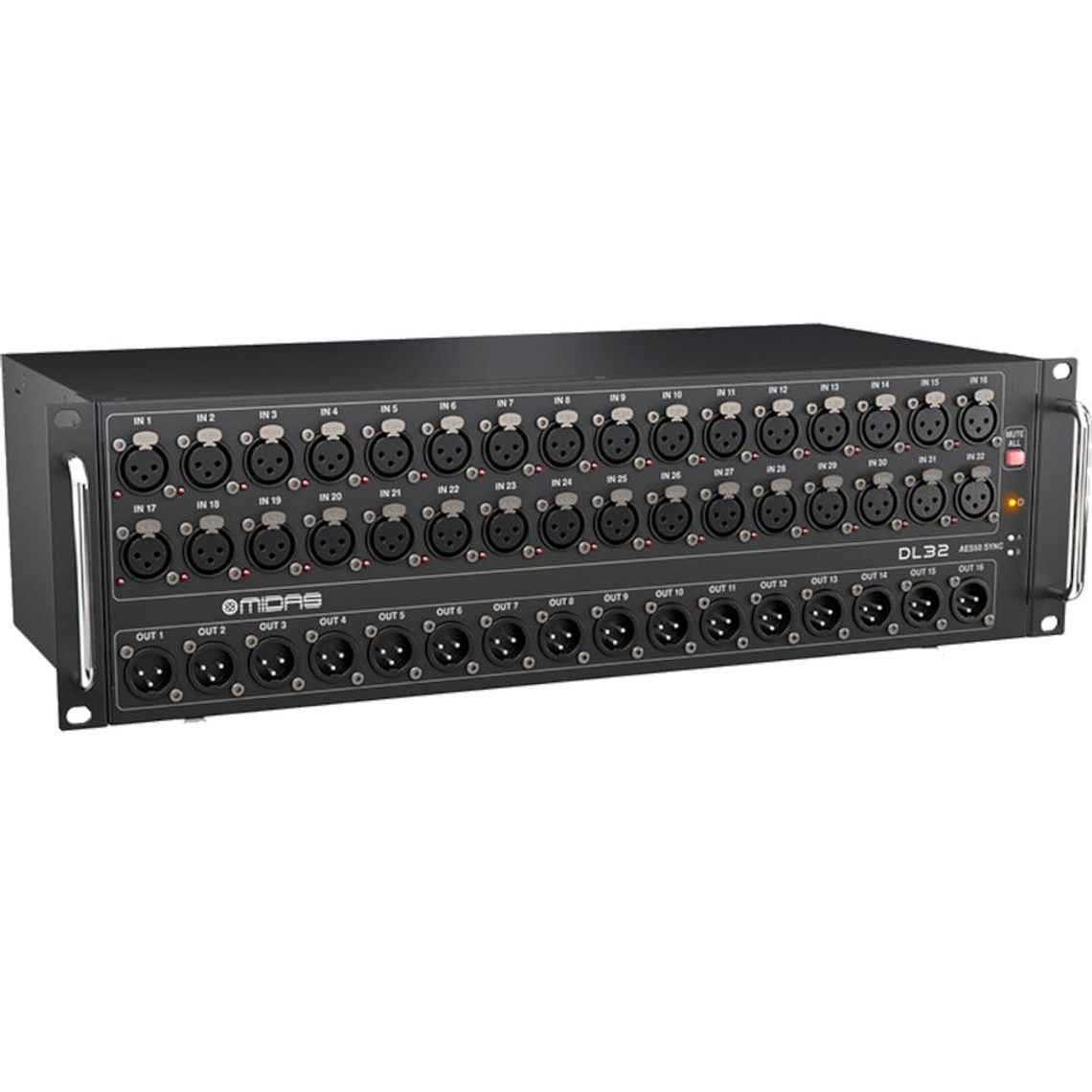

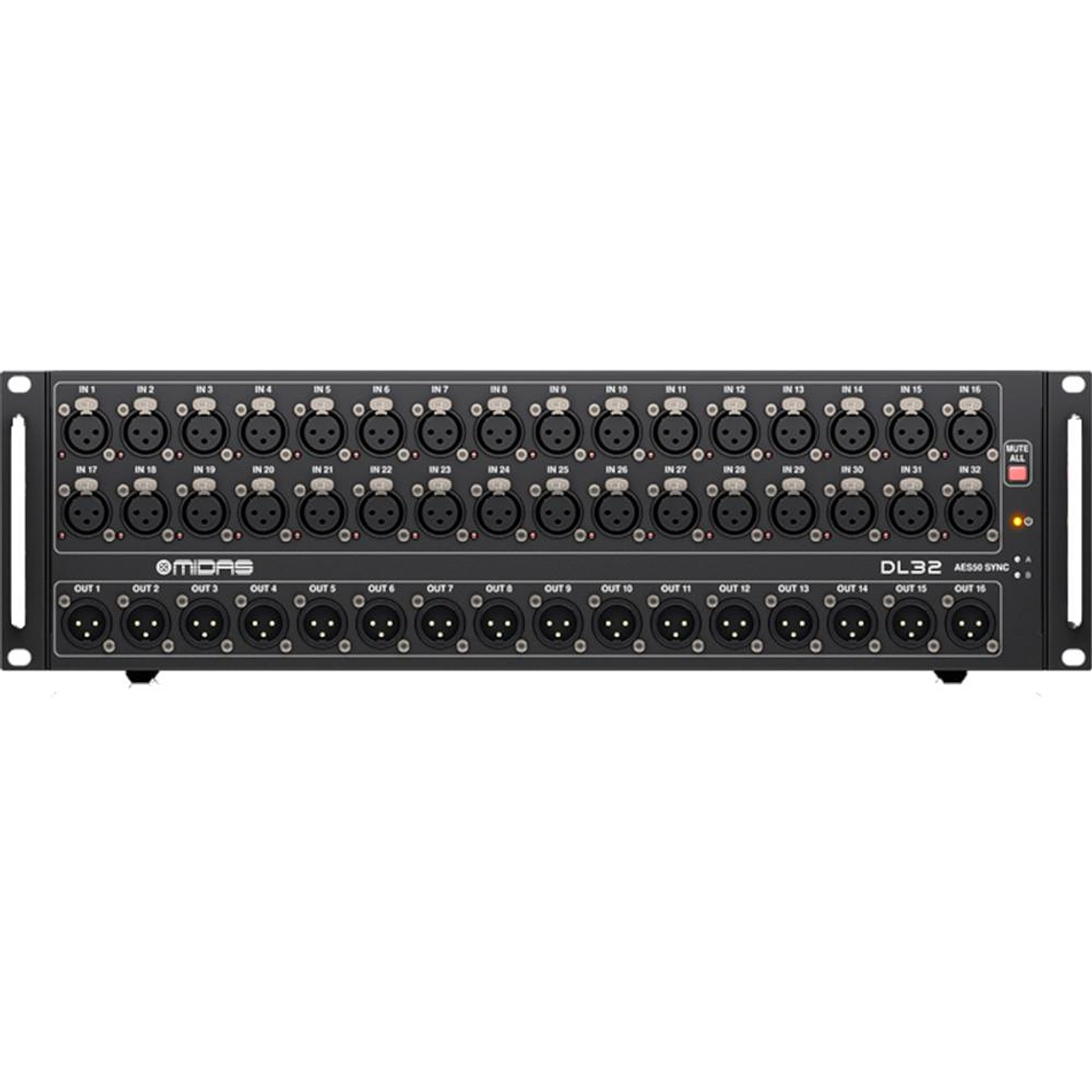

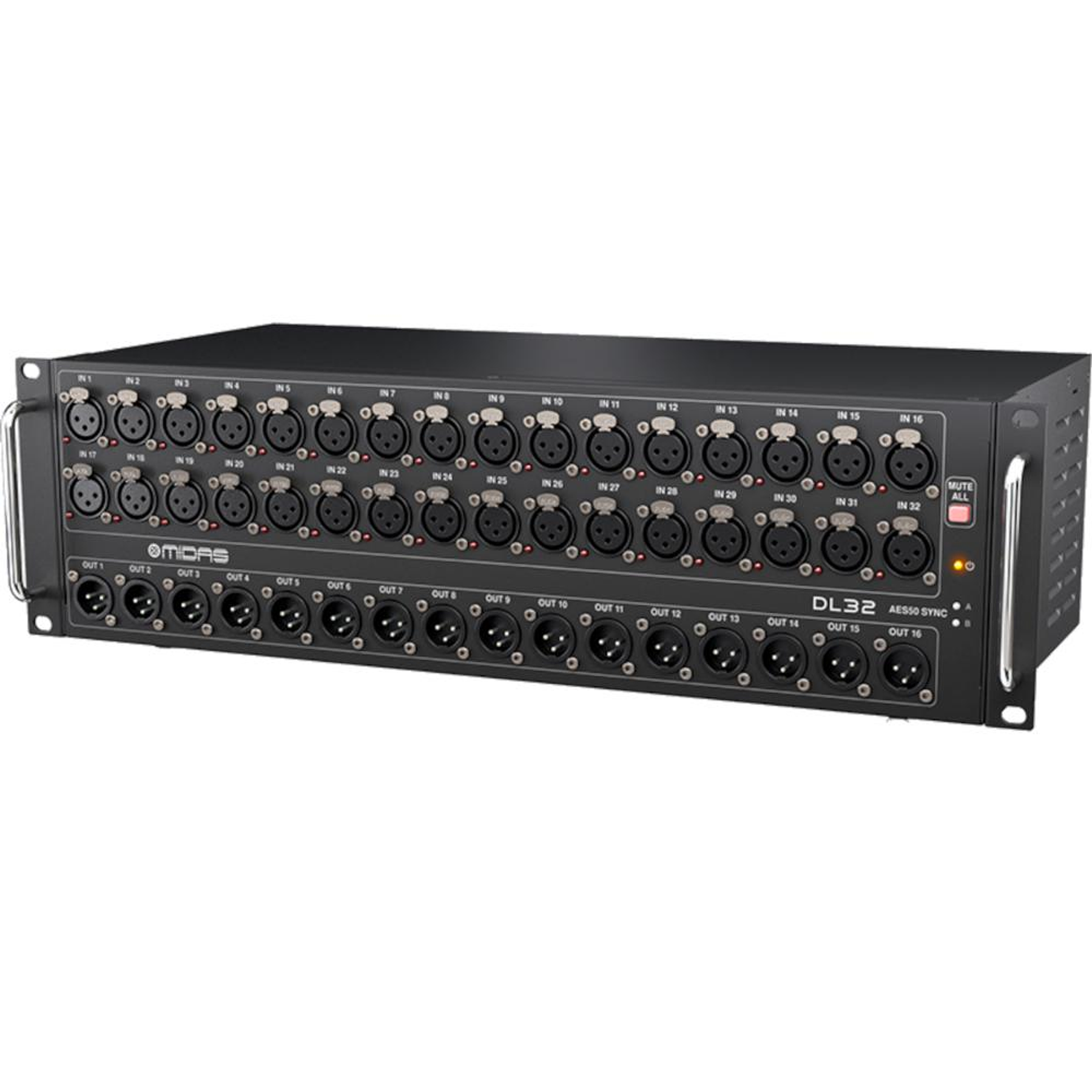

La mezcla digital ha revolucionado prácticamente todo en el flujo de trabajo de producción de entretenimiento en vivo. Por eso Midas ha creado la solución perfecta para la conectividad en el escenario con su consola Front of House (FOH). Midas DL32 Stage Box proporciona 32 preamplificadores de micrófono con alimentación fantasma de +48 V conmutable; 16 retornos XLR analógicos balanceados al final del escenario; una salida ULTRANET integrada para conectar a los mezcladores de monitor personal BEHRINGER P16-M; además de conectividad para su equipo externo compatible con ADAT. La mejor parte, todo lo que necesitas es un solo cable CAT5e blindado por caja de escenario (hasta 100 m de longitud).

EAN: 0 748252 156747

General

• 32 preamplificadores de micrófono Midas PRO con alimentación phantom conmutable de 48 V
• 16 salidas de nivel de línea de baja impedancia balanceadas electrónicamente
• Conectividad del sistema de monitoreo personal ULTRANET para aplicaciones in-ear
• Conectividad de control y audio digital para sistemas de altavoces TURBOSOUND con capacidad de red ULTRANET
• Puertos duales AES50 SuperMAC para conectar en cascada cajas de escenario DL16 adicionales; no se requiere fusión ni enrutador
• Modo automático de división de etapa AES50 cuando se conecta entre las consolas de monitor y FOH de la serie MIDAS M32
• Salidas ADAT duales que proporcionan salida digital de 16 canales en dos conectores ópticos TOSLINK
• 2 puertos AES-3 (AES / EBU), para conectar directamente controladores de sistemas de megafonía con entradas digitales
• Operación remota a través de cable CAT5e blindado de hasta 330 pies / 100 m de longitud
• Función Mute All para parchear silenciosamente cualquier entrada en el escenario
• Entrada / salida MIDI para comunicación bidireccional entre la consola de la serie MIDAS M32 y los dispositivos MIDI en el escenario

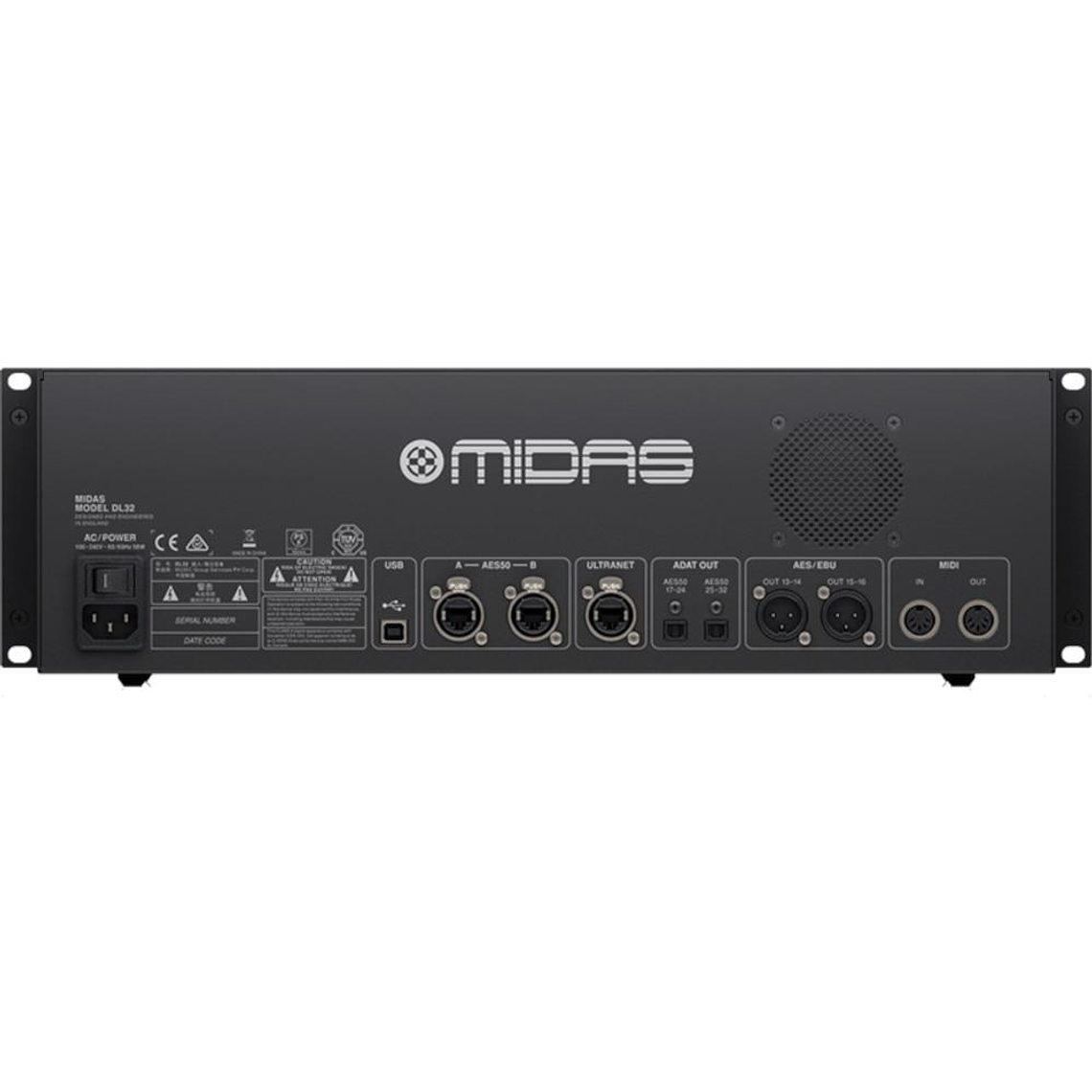

• Cuenta con puertos de red Neutrik etherCON * AES50 y ULTRANET
• Chasis resistente para montaje en rack de 3U para mayor durabilidad en aplicaciones portátiles
• Fuente de alimentación conmutada universal de rango automático
• Diseñado y fabricado en el Reino Unido.

Especificaciones

• Conversión A / D-D / A (Cirrus Logic A / D CS5368, D / A CS4398): 24 bits @ 44,1 / 48 kHz, rango dinámico de 114 dB (ponderado A)
• Latencia de I/O en red (entrada de stagebox> procesamiento de consola > salida de stagebox): 1,1 ms
• Preamplificadores de micrófono MIDAS programables, XLR balanceado: 32
• Salidas de línea, XLR balanceadas: 16
• Salidas AES / EBU (AES3 XLR): 2
• Puertos AES50, redes SuperMAC, NEUTRIK etherCON: 2
• Salida ULTRANET, RJ45 (sin alimentación): 1
• Entradas / salidas MIDI: 1/1
• Salidas ADAT, Toslink: 2
• Puerto USB para actualizaciones del sistema, tipo B: 1
• Características de entrada de micrófono (MIDAS PRO):
  - Impedancia de entrada, XLR: 10 kΩ
  - Nivel de entrada máximo sin clip, XLR: +23,5 dBu
  - THD + ruido, ganancia unitaria, salida de 0 dBu: <0.01%, no ponderado
  - THD + ruido, +45 dB de ganancia, 0 dBu de salida: <0.03%, no ponderado
  - Alimentación fantasma, conmutable por entrada: 48 V
  - Ruido de entrada equivalente @+45 dB de ganancia, (fuente de 150 Ω): <-126 dBu, 22 Hz - 22 kHz, no ponderado
  - CMRR a 1 kHz, ganancia unitaria (típica):> 70 dB
  - CMRR a 1 kHz, +45 dB de ganancia (típico):> 90 dB
• Características Entrada /Salida:
  - Respuesta de frecuencia @48 kHz frecuencia muestreo, con cualquier ganancia: 20 Hz - 20 kHz, 0 dB a -1 dB
  - Rango dinámico, entrada de micrófono analógica a salida analógica: 107 dB, 22 Hz - 22 kHz, no ponderado
  - Rango dinámico A / D, preamplificador de micrófono a convertidor: 109 dB, 22 Hz - 22 kHz, no ponderado
  - Rango dinámico D / A, convertidor y salida: 110 dB, 22 Hz - 22 kHz, no ponderado
  - Rechazo de diafonía @1 kHz, canales adyacentes: 100 dB
• Características Salida:
  - Impedancia de salida, XLR: 50 Ω
  - Nivel de salida máximo, XLR: +21 dBu
  - Nivel de ruido residual, ganancia unitaria, XLR: <-86 dBu, 22 Hz - 22 kHz, no ponderado
  - Nivel de ruido residual, silenciado, XLR: <-100 dBu, 22 Hz - 22 kHz, no ponderado
• Entrada/Salida Digital:
  - Red AES50 SuperMAC a 48 o 44,1 kHz, PCM de 24 bits: 2 x 48 canales, bidireccional
  - Longitud del cable AES50 SuperMAC, blindado CAT5e **: hasta 100 m
  - Conexión en red ULTRANET a 48 o 44,1 kHz, PCM de 22 bits: 1 x 16 canales, unidireccional
  - Longitud del cable ULTRANET, blindado CAT5: hasta 75 m
  - Salida ADAT a 48 o 44,1 kHz, PCM de 24 bits: 2 x 8 canales, unidireccional
  - Toslink óptico, longitud del cable: 5 m, típico
  - Salida AES / EBU a 48 o 44,1 kHz, PCM de 24 bits: 2 x 2 canales, unidireccional
  - XLR, 110 Ω balanceado, longitud del cable: 5 m, típico
• Poder:
  - Fuente de alimentación de rango automático de modo conmutado: 100-240 V (50/60 Hz)
  - Consumo de energía: 55 W
• Contenido Paquete: Caja de escenario Midas DL32 con 32 entradas 1 pieza
